激光切割機如何加裝安全光幕？
瀏覽次數：次文章來源：科恩光電發布時間：2021-08-19

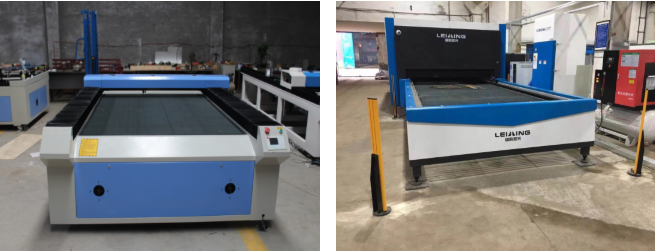

一、安裝安全光幕前后對比
（加裝安全光幕前） （加裝安全光幕后）
二、設備安裝參數確認：
1、確認切割機需要防護幾個面（防護幾個面需要安裝幾套安全光幕）。
2、確認安裝防護的高度。
3、確認是否接PLC（常規安全光幕信號為一路PNP一路NPN信號輸出，可以直接接PLC，需要那一路接那一路，另一路不用接。若不是接PLC，需確認要什么信號的，根據需要進行配置）。
4、確認安裝環境是否有伺服電機和變頻器等干擾源。
三、安全光幕工作原理
安全光幕由一根發光器和一根受光器，及配件信號電纜線、固定支架組成。發光器和受光器形成了一個紅外線保護范圍，當有工作人員遮擋紅外線光束，光束受阻，使光信號通過光電管轉換成電信號，電信號放大后與啟動控制線路閉鎖，使沖壓機滑塊立即停止工作，光束能夠控制設備停止或啟動，從而起到了一個保護工作人員免受傷害，又能夠正常工作的目的。
四、標配產品
參考案例：
KT40-24-A：光軸間距是40mm，24道光束，總高度是1043mm，有效保護高度是920mm，對射距離是0-3m，信號電纜線3m+3m ，配HL兩端安裝支架及LD落地支架。(具體型號以客戶需求為準)。
五、產品配置
|
名稱 |
參數 |
|
安全光幕 |
對射式(發光器一根、受光器一根) |
|
支架 |
HL兩端支架4個 |
|
線纜 |
對射距離0-3m的配3m線纜2根，對射距離3-20m的配4m線1根，6m線1根（線纜可根據客戶需求加長） |
|
落地支架 |
根據光幕長度進行定制 |

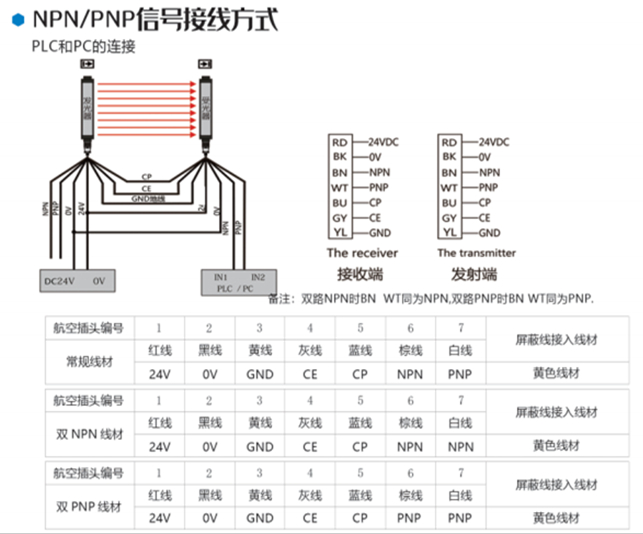

六、接線方式

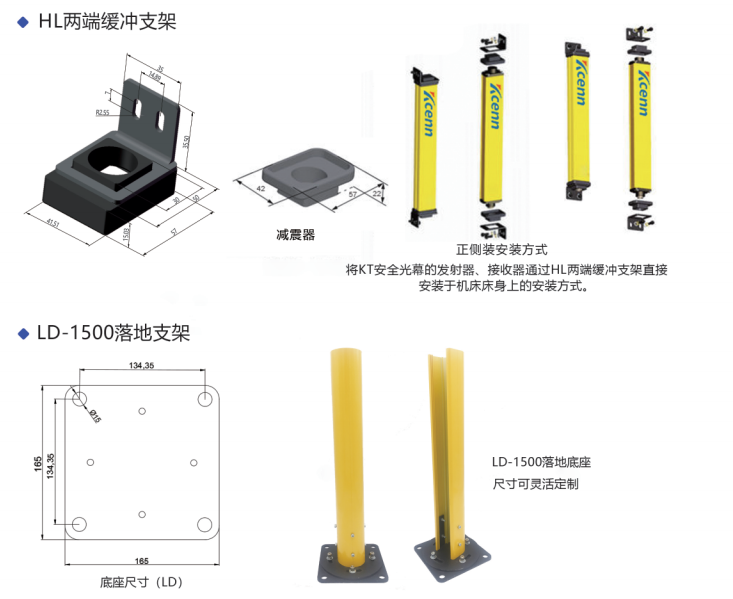

七、安裝支架

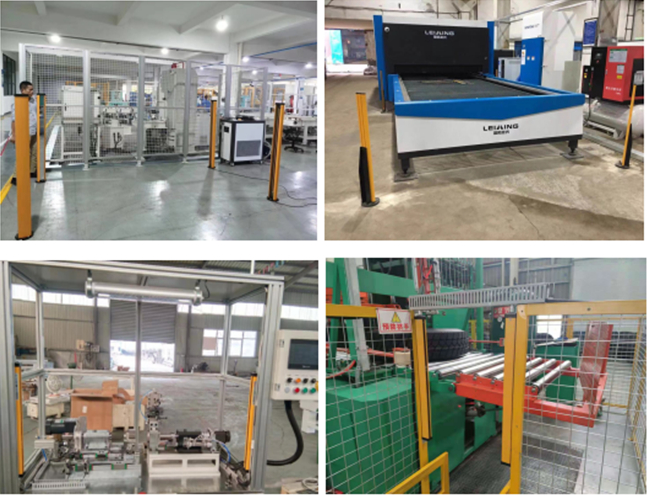

八、安裝案例
九、貨期及運輸方式
1、若采購量為1-10套，貨期為3-5個工作日發貨，具體時間與客戶溝通、協調后為準。
2、若采購數量 >10套，貨期為5-7個工作日發貨，具體時間與客戶溝通、協調后為準。
3、運輸方式由供方負責代辦運輸，由供方承擔運費。
