產品介紹

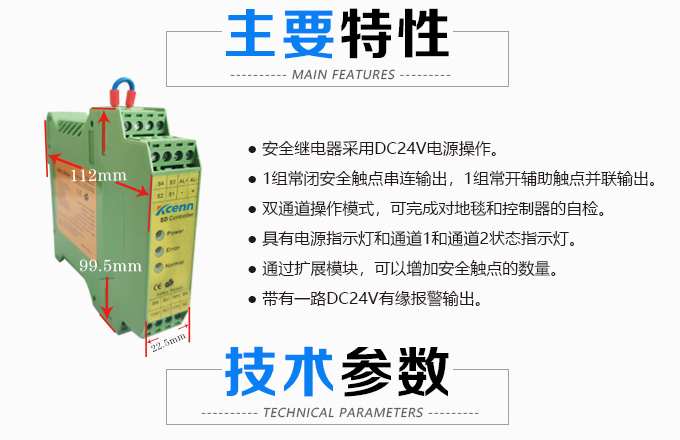

● SD24M1A1B 安全繼電器廣泛應用于工業安全系統，可與安全地毯配套使用，增強設備安全系統
的可靠性，構成更加安全的防護系統。

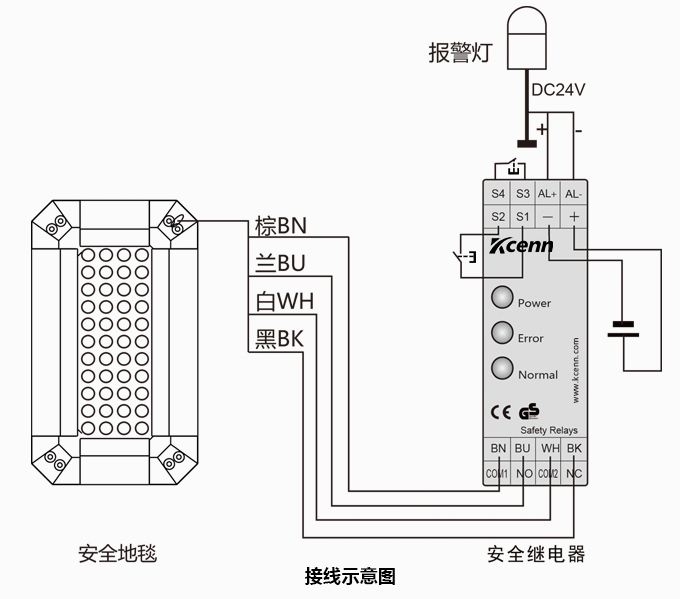

● 將地毯的棕蘭白黑四根線按照下圖接到繼電器的BN、BU、WH、BK四個端子上，把24V供電的正極
和負極分別連接到繼電器的+、-端子，安全輸出為COM2和NC兩個無源端子，COM1和NO為輔助輸出，
AL+、AL-分別接入DC24v報警器的正負極。
● S1、S2為輸出的復位按鈕，斷開情況下為自動復位，若改為手動復位可增加常閉按鈕。
● S3、S4短接之后無急停；接急停按鈕為急停。
指示燈說明：
● Power：黃色燈。
● Normal：正常為綠色燈， 踩踏為紅色燈，此為雙色燈。
● Error：斷線情況下為紅色燈。
● 安全繼電器接通后，工作電源指示燈為黃燈。
● 輸出自動復位時：工作電源指示燈為綠燈。
